[PnP] PnP问题之DLT解法

Perspective-n-Point (PnP) 问题：如下图， 1）给定 个3D参考点 到摄像机图像上2D投影点 的匹配点对； 2）已知 3D点在世界坐标系下的坐标，2D点在图像坐标系下的坐标； 3）已知摄像机的内参数 。 目的 ：求世界坐标系与摄像机坐标系之间的位姿变换 用途：相机位姿跟踪，物体位姿跟踪，AR/VR，机器人操作，SLAM中位姿初值求解…… 常用解法 ：DLT，P3P，EPnP，UPnP。

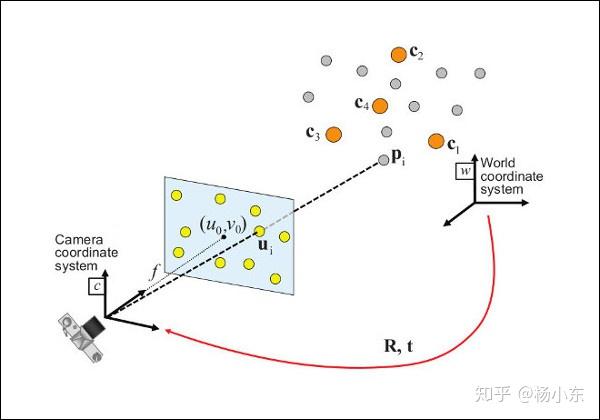

PnP问题示意图（OpenCV ：https://docs.opencv.org/master/d9/d0c/group__calib3d.html#ga549c2075fac14829ff4a58bc931c033d）

1. DLT，直接线性变换

注意 ：原版的DLT中无须已知摄像机内参（请参考 MVG ） 鉴于在大部分情况下，我们是已知摄像机内参的，因此这里的推导考虑了摄像机内参数。

1.1 理论推导

3D参考点在世界坐标系下的齐次坐标记为

$$\mathbf c =\begin{bmatrix} x \\ y \\ z \\1 \end{bmatrix} \\$$

2D投影点在图像坐标系下的齐次坐标记为

$$\mathbf u = \begin{bmatrix} u \\ v \\1 \end{bmatrix} \\$$

相机的内参数为

$$\mathbf K = \begin{bmatrix} f_x & & c_x\\ & f_y & c_y\\ & & 1 \end{bmatrix}\\$$

那么3D点到2D点投影可表示为

$$\lambda \begin{bmatrix}u \\ v \\ 1 \end{bmatrix} = \begin{bmatrix} f_x & & c_x\\ & f_y & c_y\\ & & 1 \end{bmatrix} \begin{bmatrix} \mathbf R | \mathbf t \end{bmatrix} \begin{bmatrix}x \\ y \\ z \\ 1 \end{bmatrix}\ (1) \\$$

虽然

$$\begin{bmatrix} \mathbf R | \mathbf t \end{bmatrix}$$

有6个自由度， $\mathbf R$ 虽然有9个参数，但是只有3个自由度，因为旋转矩阵具有正交约束。在DLT算法中，首先忽略掉 $\mathbf R$ 的正交约束，按照$\begin{bmatrix} \mathbf R | \mathbf t \end{bmatrix}$ 有12个未知参数 $\mathbf x=[a_1, \cdots,a_{12}]^{T}$ 计算，（1）式可变为

$$\lambda {\text{ = }}\left[ {\begin{array}{c} u \\ v \\ 1 \end{array}} \right] = \left[ {\begin{array}{c} {{f_x}}&{}&{{c_x}} \\ {}&{{f_y}}&{{c_y}} \\ {}&{}&1 \end{array}} \right]\left[ {\begin{array}{c} {{a_1}}&{{a_2}}&{{a_3}}&{{a_4}} \\ {{a_5}}&{{a_6}}&{{a_7}}&{{a_8}} \\ {{a_9}}&{{a_{10}}}&{{a_{11}}}&{{a_{12}}} \end{array}} \right]\left[ {\begin{array}{c} x \\ y \\ z \\ 1 \end{array}} \right] \ (2) \\$$

将（2）式展开

$$\left\{ {\begin{array}{l} {\lambda u = x{f_x}{a_1} + x{c_x}{a_9} + y{f_x}{a_2} + y{c_x}{a_{10}} + z{f_x}{a_3} + z{c_x}{a_{11}} + {f_x}{a_4} + {c_x}{a_{12}}} \\ {\lambda v = x{f_y}{a_5} + x{c_y}{a_9} + y{f_y}{a_6} + y{c_y}{a_{10}} + z{f_y}{a_7} + z{c_y}{a_{11}} + {f_y}{a_8} + {c_y}{a_{12}}} \\ {\lambda = x{a_9} + y{a_{10}} + z{a_{11}} + {a_{12}}} \end{array}} \right. \ (3) \\$$

消掉 $\lambda$ 可得

$$\left\{ {\begin{array}{l} {x{f_x}{a_1} + x{c_x}{a_9} + y{f_x}{a_2} + y{c_x}{a_{10}} + z{f_x}{a_3} + z{c_x}{a_{11}} + {f_x}{a_4} + {c_x}{a_{12}} - ux{a_9} - uy{a_{10}} - uz{a_{11}} - u{a_{12}} = 0} \\ {x{f_y}{a_5} + x{c_y}{a_9} + y{f_y}{a_6} + y{c_y}{a_{10}} + z{f_y}{a_7} + z{c_y}{a_{11}} + {f_y}{a_8} + {c_y}{a_{12}} - vx{a_9} - vy{a_{10}} - vz{a_{11}} - v{a_{12}} = 0} \end{array}} \right. \ (4) \\$$

写成矩阵形式

$$\left[ {\begin{array}{c} {x{f_x}}&{y{f_x}}&{z{f_x}}&{{f_x}}&0&0&0&0&{x{c_x} - ux}&{y{c_x} - uy}&{z{c_x} - uz}&{{c_x} - u} \\ 0&0&0&0&{x{f_y}}&{y{f_y}}&{z{f_y}}&{{f_y}}&{x{c_y} - vx}&{y{c_y} - vy}&{z{c_y} - vz}&{{c_y} - v} \end{array}} \right]\left[ {\begin{array}{c} {{a_1}} \\ {{a_2}} \\ \vdots \\ {{a_{12}}} \end{array}} \right] =\mathbf 0 \ (5) \\$$

有上述推导可知，1对3D-2D点对提供两个方程，即（5）式。当点对数 $n\geq6$ 时，产生一个方程

$${\mathbf{{\rm A}x = 0}} \ (6) \\$$

其中， $\mathbf A$ 的大小为 $2n\times 12$ 。这个方程无法求出精确解，但是可以获得一个 $|\mathbf x| =1$ 约束下的最小二乘解 $\text{argmin} || \mathbf A \mathbf x||^2$ （这部分可以参考：Ax=0求解以及MVG 教程）。具体的，对 $\mathbf A$ 进行SVD分解，可得

$$[\mathbf U \ \mathbf \Sigma \ \mathbf V]= \text{SVD}(\mathbf A)\ (7) \\$$

$\mathbf V$ 矩阵的最后一列 $\mathbf {\bar x}$ ,便为式（6）的解。注意，求解的结果是没有尺度的，也就是说实际的解为

$$\mathbf x=\beta \mathbf {\bar x} \ (8)\\$$

其中， $\beta$ 为比例系数， $\mathbf {\bar x}=[\bar a_1, \cdots,\bar a_{12}]^{T}$ 。 旋转部分为

$${\mathbf{\bar R}}{\text{ = }}\left[ {\begin{array}{c} {{{\bar a}_1}}&{{{\bar a}_2}}&{{{\bar a}_3}} \\ {{{\bar a}_4}}&{{{\bar a}_5}}&{{{\bar a}_6}} \\ {{{\bar a}_7}}&{{{\bar a}_8}}&{{{\bar a}_9}} \end{array}} \right]\\$$

为带有尺度的正交矩阵，为求最优的旋转矩阵，将其进行SVD分解

$$[\mathbf U \ \mathbf \Sigma \ \mathbf V] = \text{SVD}(\mathbf {\bar R}) \\$$

最优的旋转矩阵即为

$$\mathbf R=\pm\mathbf U \mathbf V^T \\$$

理论上， $\mathbf \Sigma$ 的对角线应该非常相近，取均值，求解得到比例系数为

$$\beta = \pm1/ (\text{tr}(\mathbf \Sigma) /3) \\$$

在加上一个限制条件，3D点应该在摄像机的前方

$${\lambda >0 : \beta ( x{\bar a_9} + y{\bar a_{10}} + z{\bar a_{11}} + {\bar a_{12}}} ) > 0 \\$$

可确定 $\beta$ 和 $\mathbf R$ 的±符号。接着，可以求得平移向量

$$\mathbf t = \beta [ \bar a_4, \bar a_8, \bar a_{12} ]^T \ (10)\\$$

1.2 工程实现&实验

1.2.1 实现

实现基于Eigen库完成，全部工程代码请见

https://github.com/ydsf16/PnP_Solver

1.2.2 实验

实验很暴力，直接把 DLT 方法塞进了ORB-SLAM2的前端，与Motion Only BA(MOB)的结果进行对比，结果如下图。MOB的轨迹明显更加平滑。在转角位置，由于跟踪到的点对较少，而且这些3D点较为集中，DLT出现了很明显的误差。另外，DLT也没有考虑外点、野值的问题，而MOB使用了Huber函数，因此MOB的解更稳定。（野值问题，之后可使用RANSAC解决）运行时间：200~300个点对的运行时间约为 0.07 ms。(Intel i7-8700, Ubuntu 16.04)。

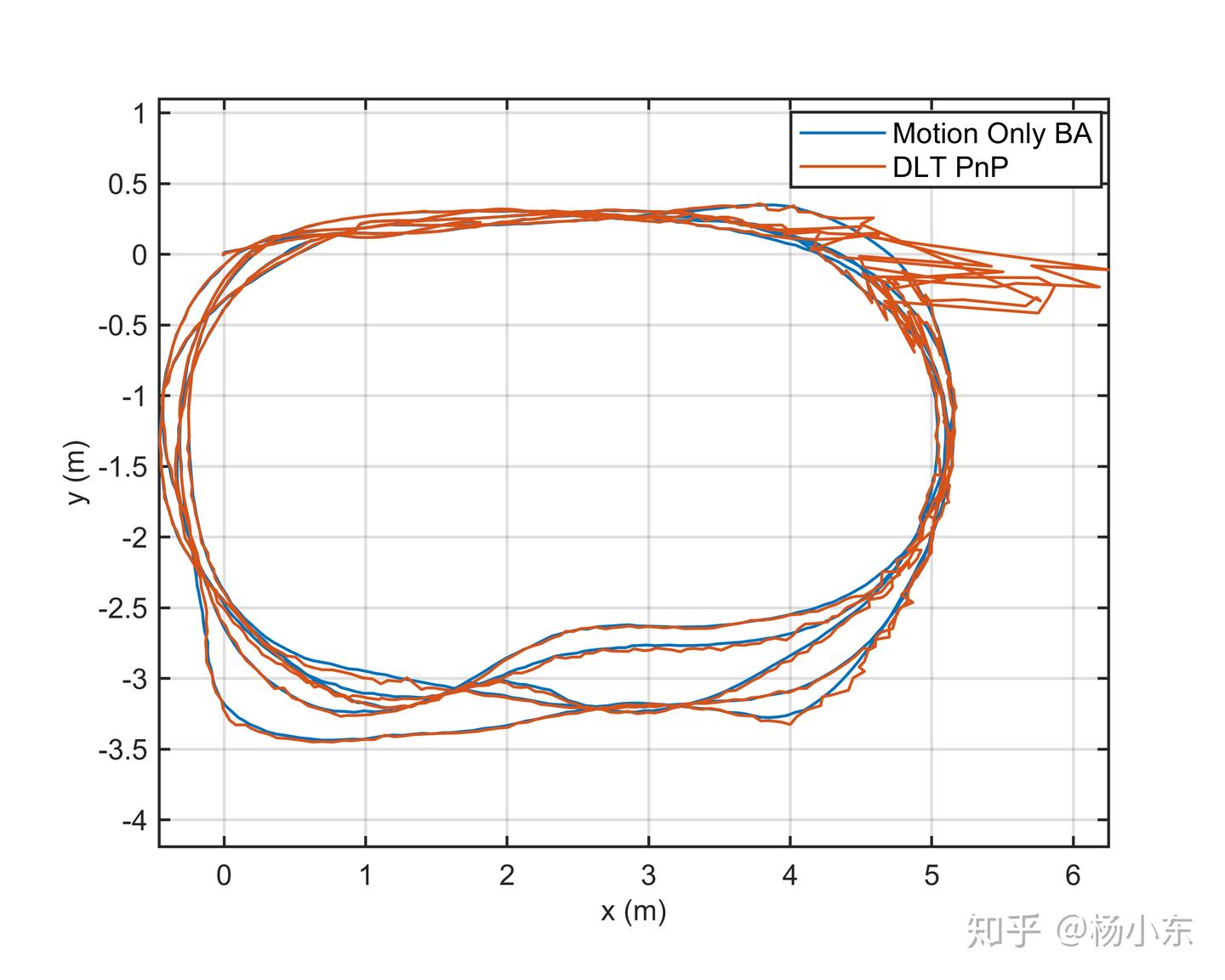

轨迹对比

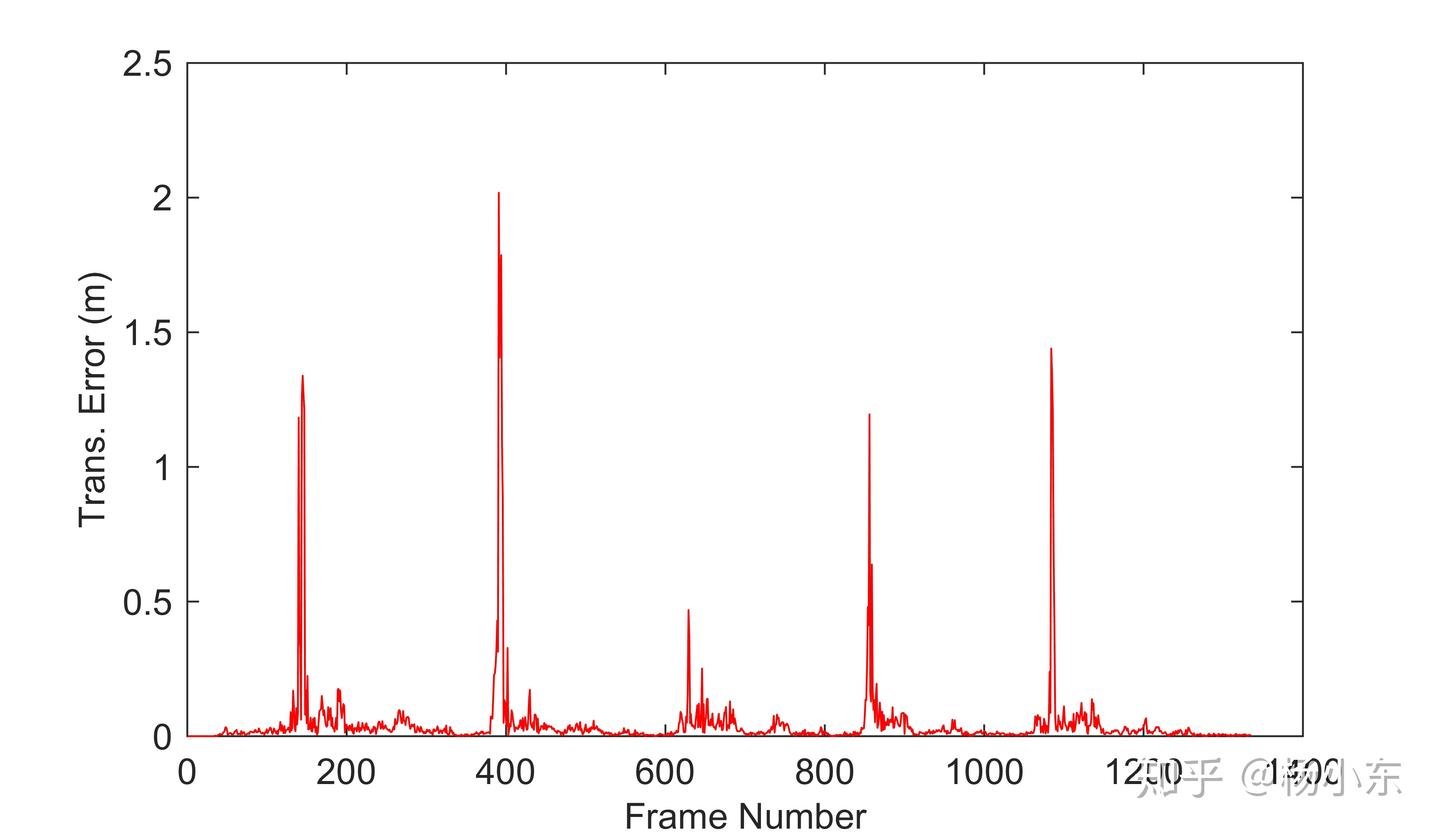

平移误差

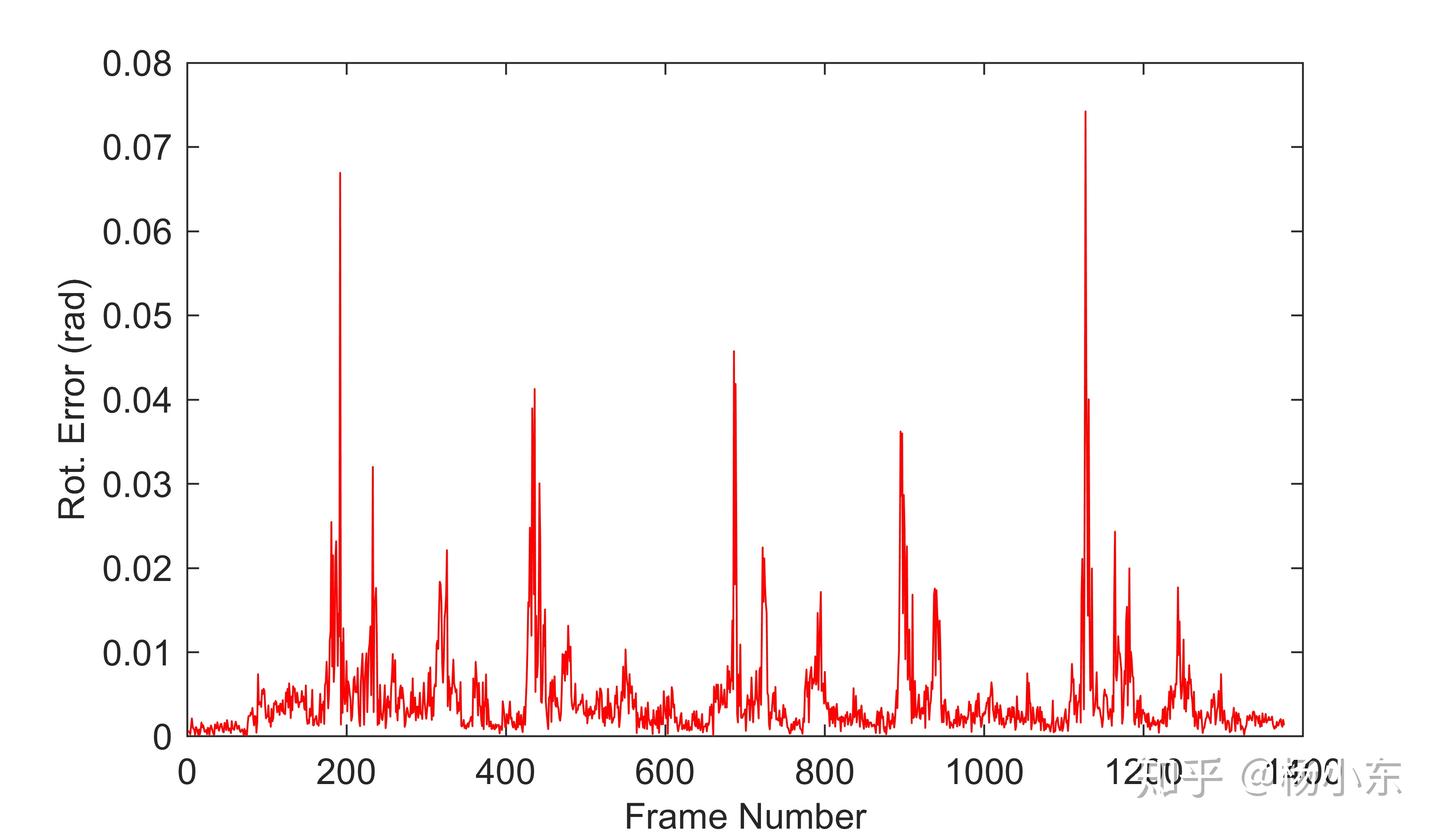

旋转误差

参考资料

[1] 视觉SLAM十四讲

[2] Hartley R, Zisserman A. Multiple View Geometry in Computer Vision[M]. 2003.

[3] SVD分解

----- 未完待续, P3P, EPnP----
