[SWF] MSCKF-Based Visual-Wheel Odometry 轮速视觉融合里程计

Sliding Windows Filter（SWF）在VIO、SLAM这个领域应用非常广，比如MSCKF、OKVIS、VINS-Mono等等，几乎可以说是VIO的标配。 SWF可以分成基于滤波器的和基于优化的两种。最典型的基于滤波器的方法就是MSCKF算法了。它是基于EKF的算法，在marginalize state的时候处理比较简单，只需要把对应的covariance的对应行列直接丢弃就可以了。而基于优化的方法在边缘化时需要对Hessian矩阵做舒尔补，操作会复杂一些。 为了尝试一下SWF，我们先从简单的基于滤波的方法入手。本文实现了一个基于MSCKF [1] 的Visual+Wheel融合的Odometry。

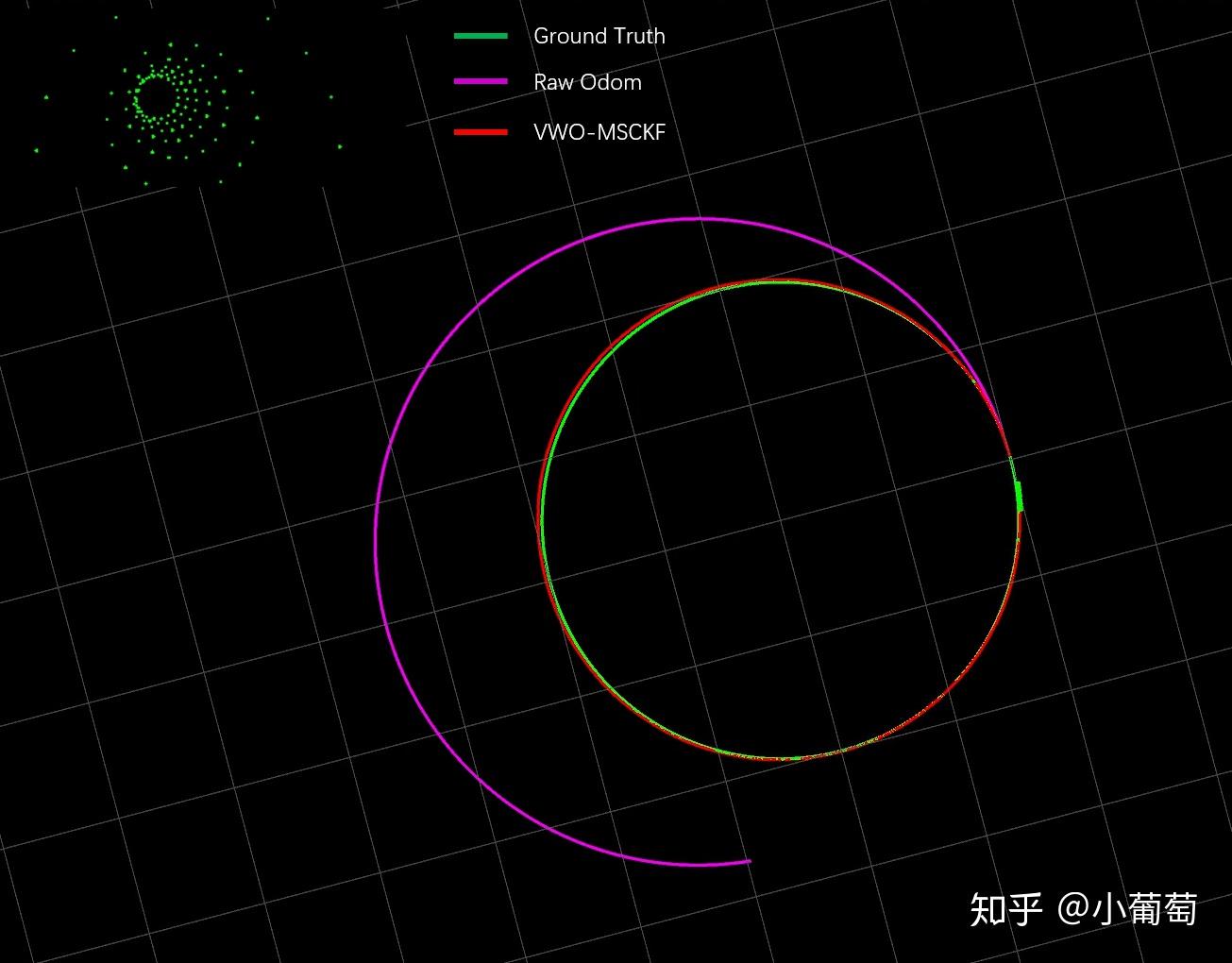

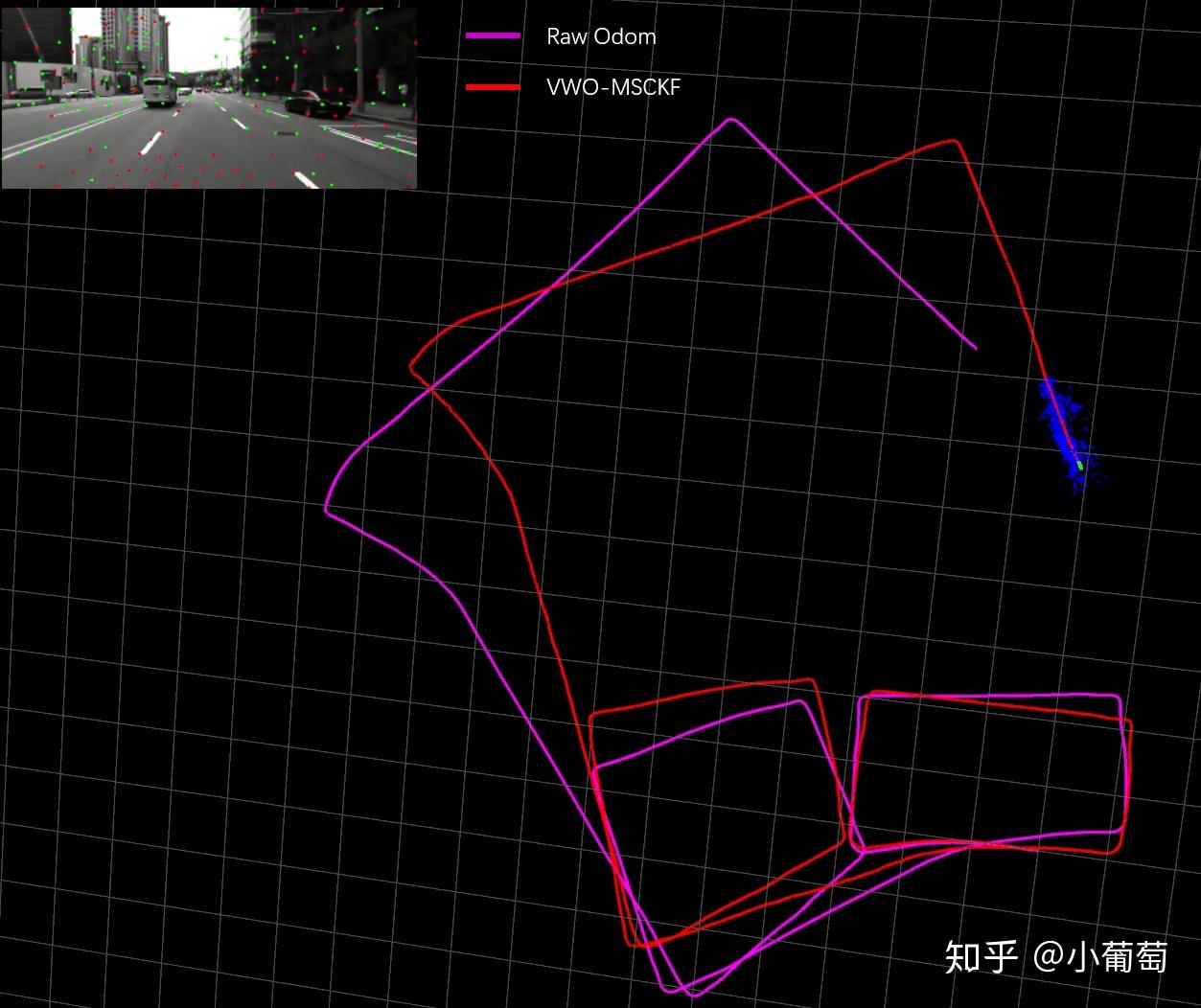

下面是分别是仿真和用KAIST数据测试的结果。

注意：这里为了凸显加了视觉校正效果，把wheel的noise设的比较大，轨迹不太平滑。如果想要平滑一些，可以适当调低wheel的noise。

代码请见

VWO-MSCKF

1. 传感器配置

Visual部分，用一个单目相机。Wheel部分可以是左右轮速度或位移。

源自：https://irap.kaist.ac.kr/dataset/system.html

2. 坐标系统

轮速坐标系/Odometry坐标系 $\{O\}$ ：车辆后轴中心、贴地。 $x$ 轴向前， $y$ 轴向左， $z$ 轴向上。

全局坐标系$\{G\}$ : 与初始时刻的轮速坐标系重合的坐标系。

相机坐标系 $\{C\}$ : $x$ 轴向右， $y$ 轴向下， $z$ 轴向前。

3. 内外参数

内参数：1）相机内参；2）左右轮轴距 $b$ ，左右轮速系数 $k_l, k_r$ 将编码器count转成距离米，或者速度转成m/s。

外参数：轮速坐标系到相机坐标系的旋转 ${}^C_OR$ 与平移 ${}^C p_O$ 。

我们假设这些内外参数都假设预先标定好的。实际上，也可以把这些内外参数放到状态向量里面估计，这也是很多论文里面常见的做法，比如OpenVINS。但是，具体这些内外参数能不能估计出来，是不是可观的，可以参考一下**黄国权**老师的论文。

4. 状态向量

滑窗里面的状态分成两类，一类是Odometry的位姿。

$${}^G_O T = \{ {}^G_O R, {}^G p_O \} \in \text{SE3}\\$$

另一个类是一串相机位姿：

$${}^G_C T = \{{}^G_C R, {}^G p_C\} \in \text{SE3}\\$$

总的状态是当前Odometry位姿+N帧的相机位姿：

$$\chi = \left[\begin{matrix} {}^G_O T & {}^G_C T_1 & {}^G_C T_2 & \cdots &{}^G_C T_N \end{matrix}\right] \tag{1}$$

跟MSCKF一样，我们把协方差分块表示：

$$P_{k:k} = \left[\begin{matrix} P_{OO_{k:k}} & P_{OC_{k:k}} \\ P_{OC_{k:k}}^T & P_{CC_{k:k}} \\ \end{matrix}\right] \tag{2}\\$$

$P_{OO_{k:k}}$ 为Odometry姿态${}^G_O T$ 的协方差，维度为 $6\times6$ 。 $P_{CC_{k:k}}$ 为对应N帧相机位姿的协方差矩阵，维度为 $6N\times6N$ 。

这里我们使用最简单的滑窗维护方式，当新的一帧进到滑窗后，就直接把老的一帧给边缘化掉。因为是EKF，就是直接把最后一帧相机pose从 $\chi$ 中去掉，然后把对应的协方差的行和列删除掉。

5. Wheel Propagation

EKF算法分成两步：Propagation+Update。在这里，我们用wheel的信息进行状态的propagation，用视觉信息做update。下面先推导Propagation部分。这里的推导，参考了Mingyang Li的paper[2]。

按照IMU处理的方法，首先把ODE方程列出来

$$\begin{align} \dot{{}^G_O R} &= {}^G_O R [{}^O\omega_O]_\times \\ \dot{{}^G p_O} &= {}^G v_O = {}^G_O R {}^O v_O \end{align} \tag{3}\\$$

${}^O\omega_O$ 是相对轮速坐标系的顺时角速度，类似于IMU gyrosope的测量，是个3D量。但是实际上轮速计只能测到2D的旋转，所有只有能测到绕 $z$ 轴的角速度：

$${}^O \omega_O = \left[\begin{matrix} 0 \\ 0\\ \frac{k_r \cdot v_r - k_l \cdot v_l}{b} \end{matrix}\right] \tag{4}\\$$

${}^O v_O$ 是瞬时速度，也是个3D量。但轮速也只能测到沿 $x$ 轴方向的速度：

$${}^O v_O = \left[\begin{matrix} \frac{k_l \cdot v_l + k_r \cdot v_r}{2} \\ 0 \\ 0 \end{matrix}\right] \tag{5}\\$$

$v_l$ ， $v_r$ 是左右轮的速度。

下面就可以对ODE方程进行积分了。简单起见，直接用欧拉积分了。如果考虑精度，可以使用中值或者龙格库塔：

$$\begin{align} {}^G_O R_{k+1} &= {}^G_O R_k \underbrace{\text{Exp}( {}^O \omega_O \Delta t}_{\Delta R}) \\ {}^G {p_O}_{k+1} &= {}^G {p_O}_{k} + {}^G_O R_k \underbrace{{}^O v_O \Delta t }_{\Delta p}\end{align} \tag{6}\\$$

用这个式子，就可以进行均值的Propagation。对于协方差的Propgation，我们先求雅克比。这里定义旋转的Error为：

$${}^G_O R = {}^G_O\hat{R}\ \text{Exp}(\delta \theta) \\ \tag{7}$$

那么可以求得，相对于Odometry位姿 $\{ {}^G_O R, {}^G p_O \}$ 的雅克比：

$$\Phi = \left[\begin{matrix} \text{Exp}({}^O \omega_O \Delta t) ^T & 0 \\ - {}^G_O R_{k} [{}^O v_O \Delta t]_\times & I \end{matrix}\right] \\ \tag{8}$$

相对于姿态增量 $\{\Delta R, \ \Delta p\}$ 的雅克比为：

$$F = \left[\begin{matrix} I& 0 \\ 0 & {}^G_O R_k \end{matrix}\right] \\ \tag{9}$$

$\{\Delta R, \ \Delta p\}$ 噪声 $Q$ 可以根据姿态增量的大小设置。我们可以得到大协方差矩阵的Propagation公式：

$$P_{k+1:k} = \left[\begin{matrix} \Phi P_{OO_{k:k}} \Phi^T + F Q F^T& \Phi P_{OC_{k:k}} \\ P_{OC_{k:k}}^T\Phi^T & P_{CC_{k:k}} \\ \end{matrix}\right] \\ \tag{10}$$

6. 状态增广

当新来一帧图像，可以通过odometry位姿，计算出相机位姿。

$$\begin{align} {}^G_C R &= {}^G_O R \ {}^O_C R \\ {}^G p_C &= {}^G p_O + {}^G_O R \ {}^O p_C \end{align} \\ \tag{11}$$

然后把它放到状态向量里面。相应的要把协方差矩阵进行扩展：

$$P_{k|k} \leftarrow \left[\begin{matrix} I_{6N+6} \\ J \end{matrix}\right] P_{k|k} \left[\begin{matrix} I_{6N+6} \\ J \end{matrix}\right]^T \\ \tag{12}$$

$J$ 是（11）相对于原状态$\chi$ (增广之前的状态)的雅克比：

$$J = \left[\begin{matrix} {}^O_C R^T &0_{3\times3} & 0_{6N\times6N} \\ -{}^G_O R\left[{}^O p_C\right]_\times &I & 0_{6N\times6N} \end{matrix}\right] \\ \tag{13}$$

前两列是相对于Odometry姿态$\{ {}^G_O R, {}^G p_O \}$的雅克比。

7. Update

7.1 视觉Update

MSCKF的很大的优势就是没有把特征点放到状态向量里面，降低了计算量。

当特征点丢失的时候，才拿来进行更新。特征点丢失有两种情况：

1. 一种是跟踪丢失，也就是当前帧跟踪不到的那些特征点；
2. 另一种是边缘化的时候，也就是把最后一帧滑出窗口的时候，把在这一帧里面新建的特征点都丢弃，也就是都拿来做更新。

这里说的特征点/feature，同时表示3D点，也表示在图像上的2D位置。

A. 一个特征点的处理

每个用来做更新的feature ${}^G p_f$ ，会被滑窗内的 $M$ 帧相机看到。在其中一帧图像上的投影为：

$$z_i = \pi\left(\underbrace{{}^G_C R^T ({}^G p_{f_i} - {}^G p_C)}_{{}^C p_{f_i}}\right) \\ \tag{14}$$

其中， $\pi$ 为相机的投影函数。把这个方程线性化：

$$r_i = H_{\chi_i} \delta \chi_i +H_{f_i} \delta{{}^G p_{f_i}} \\ \tag{15}$$

$H_{\chi_i}$ 是对整个大状态 $\chi$ 的雅克比， $H_{f_i}$ 是对特征点的雅克比。这里需要注意一下，计算 $H_{\chi_i}$ 是需要知道 ${}^G p_{f_i}$ 的，所以，还是需要把特征点的3D位置恢复出来的。

一个feature有 $M$ 帧相机的观测，把这些观测堆叠在一起。可以得到一个大的线性化方程：

$$r = H_{\chi} \delta \chi +H_{f} \delta{{}^G p_{f}} \\ \tag{16}$$

但是这个方程里面有feature，而我们的状态里面没有feature，所以是不能直接用来做EKF更新的。那我们就要想办法把 $H_{f} \delta{{}^G p_f}$ 消掉。一种方法，我们可以在（16）左右两边同时乘以一个矩阵 $A^T$ ：

$$A^T r = A^T H_{\chi} \delta \chi +A^T H_{f} \delta{{}^G p_{f}} \\ \tag{17}$$

如果这个矩阵满足 $A^T H_{f} =0$ 。我们就可以把（16）中关于特征点的部分给消除掉了。 $A^T$ 乘在了左边，所以叫做 $H_{f}$ 的左零空间。

现在的问题就是怎么求解 $A$ 了。MSCKF给的方法是Givens Rotation，如果计算效率要求不高，也可对 $H_f$ 做QR分解：

$$H_f = \left[\begin{matrix} Q_1 & Q_2\end{matrix}\right] \left[\begin{matrix} R \\ 0\end{matrix}\right] = Q_1 R \\$$

对这个式子左乘 $Q_2^T$ 有：

$$Q_2^T H_f = Q_2^T Q_1 R = 0\\$$

因为 $Q_2$ 与$Q_1$ 是正交的。所以， $A=Q_2$

做了上面的操作之后，就可以得到一个不含特征点的线性方程：

$$\bar r = \bar H_{\chi} \delta \chi \\ \tag{18}$$

B. 多个特征点的处理

上面一个特征点可以得到一个（18）式。多个特征点就可以得到很多的（18）式，把他们堆叠起来，有得到一个很大的线性方程：

$$r^* = H^* \delta {\chi} \\ \tag{19}$$

这个方程的行数一般很大，直接用来做EKF更新效率很低。MSCKF又用QR分解，进行了一次压缩。具体的对 $H^{*}$ 做QR分解：

$$H^{*} = \left[\begin{matrix} Q_1 & Q_2\end{matrix}\right] \left[\begin{matrix} R \\ 0\end{matrix}\right] \\$$

带入到(19)式中，可以得到，

$$r^* = \left[\begin{matrix} Q_1 & Q_2\end{matrix}\right] \left[\begin{matrix} T_H \\ 0\end{matrix}\right] \delta {\chi} \\$$

左右两边，同时乘以

$$\left[\begin{matrix} Q_1 & Q_2\end{matrix}\right]^T$$

有

$$\left[\begin{matrix} Q_1^T \\ Q_2^T \end{matrix}\right] r^* = \left[\begin{matrix} T_H \\ 0\end{matrix}\right] \delta {\chi} \\$$

最后，我们得到一个压缩后的线性方程

$$r_n = Q_1^T r^{*} = T_H \delta \chi \\ \tag{20}$$

这方程的行数最大和状态的维度相同。最终用来做EKF更新的也就是（20）式。

C. 边缘化

边缘化，或者说如何删除滑窗里的状态。前面也已经提到了，我们使用了最简单的策略。就直接把最老的一帧去掉。去掉的这帧里的所有特征点都被拿来做更新。

最后，总结一下，当一帧图像来了之后的处理步骤

step1 ：增广状态 step2 ：做特征点跟踪。 step3 ：收集跟踪丢失的的所有特征点 step4 ：收集将要被边缘化的帧中的所有特征点： step5 : 利用特征点 和 构造线性方程(20)，并执行EKF更新。 step6 : 边缘化操作：将 中边缘化掉的pose去掉，将协方差矩阵中对应的行和列删除。

7.2 平面约束Update

一般车辆都是运动在平面上的，在更新的时候，我们引入一个平面约束。这部分参考了Stergios I. Roumeliotis 的PaperVINS On wheels[3]

我们想要的约束是Odometry的坐标的X-O-Y面与一个平面重合。怎么表达这个平面呢？可以在这个平面上建立一个坐标系 $\{\pi\}$ ，在加上一个全局坐标系原点到平面的垂直距离沿着$\{\pi\}$ 坐标系 $z$ 轴的投影 ${}^\pi z_G$ 。坐标系 $\{\pi\}$的姿态为 ${}^{\pi} _G R$ ，下面来建立平面约束：

1. Odometry坐标系的姿态与平面坐标系的姿态误差应该只有绕 $z$ 轴的旋转，roll、pitch都是0。

$$0_{2\times 1} =\Lambda \underbrace {{}^\pi_G R \ {}^G_O R}_{{}^\pi _O R}e_3 \\ \tag{21}$$

其中，

$$\Lambda = \left[\begin{matrix} 1 & 0 & 0 \\ 0 &1 &0 \end{matrix}\right]$$

， $e_3 = \left[\begin{matrix} 0 \\ 0 \\ 1 \end{matrix}\right]$ ，目的是取 ${}^\pi _O R$ 右上角的 $2\times1$ 的向量。

2. 全局坐标系的原点，到odometry坐标系的X-O-Y平面的垂直距离沿着$\{\pi\}$的 $z$ 轴投影，应该与${}^\pi z_G$相同。

$${}^\pi z_G = -e_3^T{}^\pi_G R \ {}^G p_O\\ \tag{22}$$

(21)(22)式对 Odometry姿态$\{ {}^G_O R, {}^G p_O \}$的雅克比为：

$$H_p = \left[\begin{matrix} -\Lambda {}^\pi_G R \ {}^G_O R [e_3]_\times & 0 \\ 0 & -e_3^T{}^\pi_G R \end{matrix}\right] \\ \tag{23}$$

对于我们的应用，我们设定平面 $\{\pi\}$ 为初始时刻Odometry坐标系的X-O-Y平面。那么：

$${}^\pi _G R = I ,\ {}^\pi z_G = 0 \\ \tag {24}$$

带入到(21)(22）式，看一下其实就是让 ${}^G_O R$ 的右上角 $2\times1$ 的向量为0，让 ${}^G p_O$ 的 $z$ 分量为0。

8. 实现

全部工程代码请见：

VWO-MSCKF

9. 实验

仿真测试，很明显，VWO-MSCKF比纯Wheel里程计精度更好。

数据集测试

我们这里使用了KAIST数据集，链接是：

https://irap.kaist.ac.kr/dataset/ 同样的，相比纯Wheel odom，精度会有所提高。

注意：这里的测试，Wheel内参数精度都是比较低的，所以raw odom的精度不是很高。如果wheel内参数精度很高的话，VWO-MSCKF精度不一定更高。
